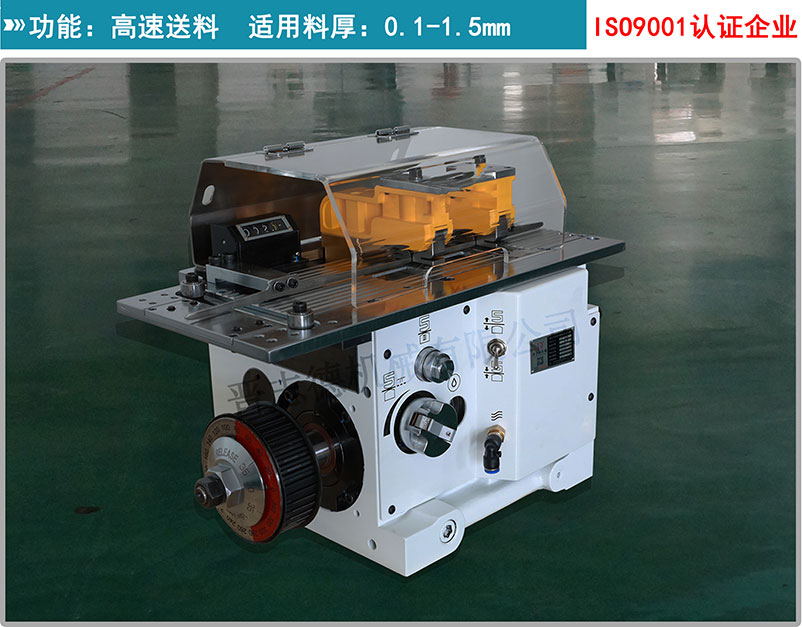

新型夾式送料機技術參數

型　　號	NRG-80
材料寬度[mm]	0 ～ 80
材料厚度[mm]	0.08 ～ 1.5
材料線高度[mm]	60 ～ 120
送料長度[mm]	60
送料角度	180°
放松角度	可調整
安裝位置	沖床左邊
送料方向	左-→右
驅動軸旋轉方向	CW/CCW
送料角度	165°
釋放間隙[mm]	0.5
壓下余量[mm]	0.1
釋放角度	60°
壓板寬度[mm]	50
空氣壓力[mpa]	0.44mpa以上

結構特色

1、無間隙、高精度：本機的送料驅動機構為機械式，采用擺滾輪傳動凸輪，送料區間為165°。兩端設計有15°的停止區間，在凸輪與其隨動機構之間加有預壓，從而保證了無間隙的高精度送料。
　　2、壓力低、無擦痕：材料壓處為平面接觸構造，從而使與材料接觸的面壓力很低，即使軟質材料也不會有擦傷。
　　3、離合凸輪與擺動滾輪傳動凸輪由同一區動軸驅動：離合凸輪是由移動壓板離合凸輪、固定壓板離合凸輪、導軌離合凸輪共3個凸輪板構成，區動各壓板下側的夾爪上下運動，完成送料所必要的壓緊與釋放。
　　4、時間調整便利、設定便捷：導軌離合凸輪是從正面安裝于送料裝置上的，因此可從正面方便地進行同步時間調整。將中央的螺栓旋松，回轉六角形法蘭盤即可設定于希望的位置。
　　5、顯示精確、變更方便：送料長度由裝于裝置正面的手柄來變更。送料進行中也可變更送料長度。送料長度由百分之一毫米的數字式顯示器顯示。
　　6、無需測量：材料厚度的變更，僅由裝于壓板部的標度盤設定即可，無需任何測量的儀表。
　　7、左側調整、正面確認：對材料壓下壓力的調整，由裝于左側面的螺栓進行，并由正面的刻度盤確認。
　　8、便于清掃：因為所有的驅動機構裝設于被送材料面以下，所以材料導軌、夾爪等的清掃很容易進行。

性能特點

1、薄材料的送料供給更穩定，送距更精確；

2、低慣性的機械結構，邁向高速的沖壓領域；

3、調整數字化，操作簡單
　　　 送料長度：調整至送距數字顯示位即可；　　放松角度：調整至角度數字顯示位即可；
　　　 料厚調整：調整至料厚數字顯示位即可；

4、便利的材料寬度導引裝置，可調整寬度和材料入料位置；

5、快速完成佳設定：
　　　 送料長度：連續沖壓時，可行進間調整；　　放松角度：連續沖壓時，可行進間調整；

6、依材料厚度，材質種類，輕松完成夾持壓力調整；

7、低磨料、高壽命、高精度。
