三合一送料機結構組成與選購

 三合一送料機是一種將材料架、整平機、NC伺服送料機優化組合后誕生的一組高端機型，具有占地空間小，適用范圍廣、無需設計地坑，操作簡便等諸多優勢。
　　
　　晉志德三合一送料機是四種常用款型，是根據適用材料料厚來劃分的，分別為薄板三合一送料機（適用料厚：0.3-3.2mm）、中板三合一送料機（適用料厚：0.3-4.5mm）、厚板三合一送料機（適用料厚：0.6-6.0mm）、高張力三合一送料機（適用料厚：普通板材1.0-9.0mm或高張力鋼板0.6-6.0mm）。
　　

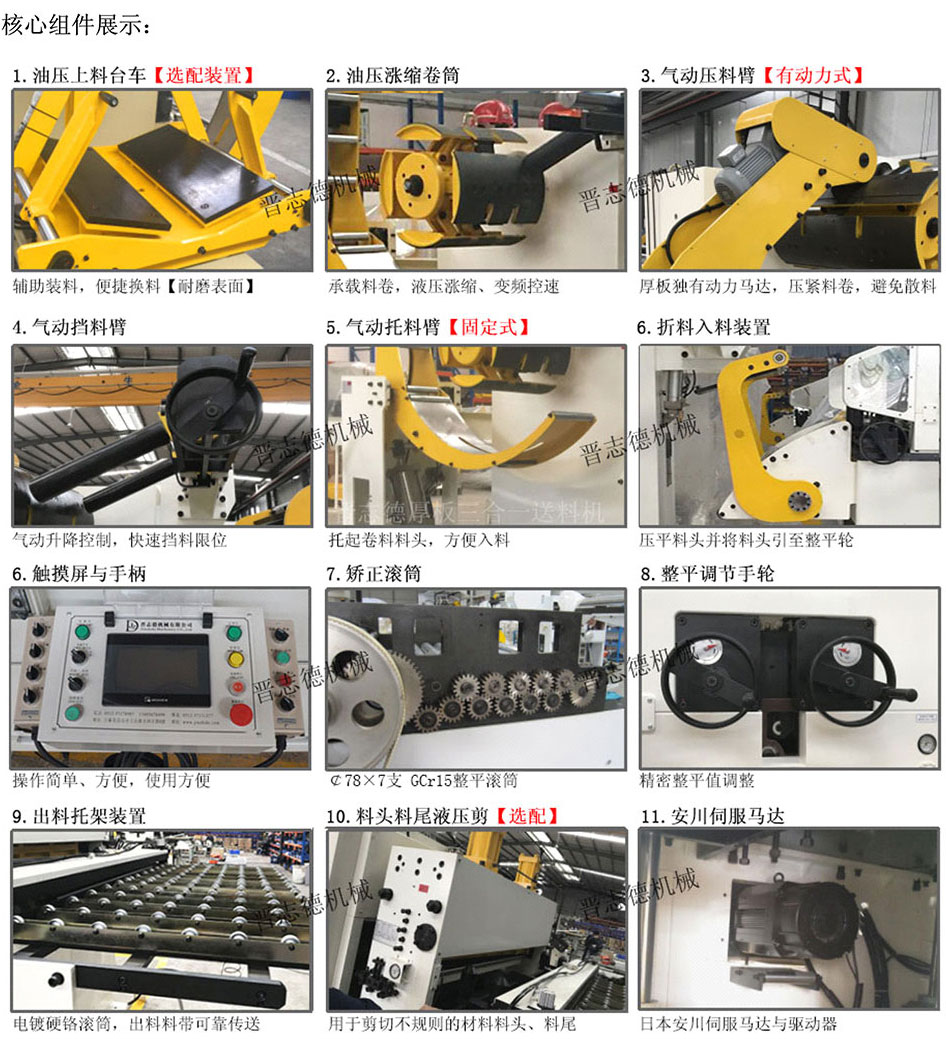

　　三合一送料機種類雖多，但主體結構是相同的，均由材料架部分、整平送料部分與電控部分三大功能組件組成。

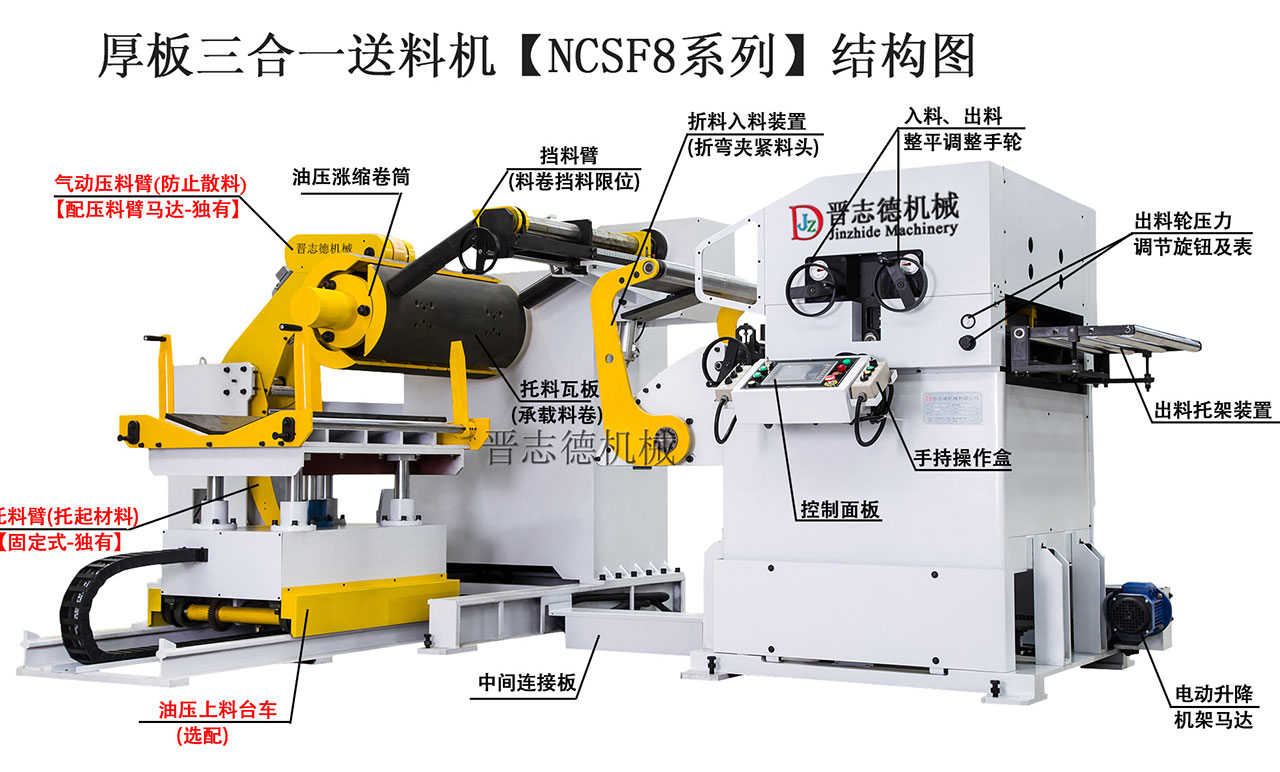

　　材料架部分包括上料臺車和材料架,材料架包括材料架機架及轉動安裝于材料架機架的漲縮卷筒，漲縮卷筒通過變頻器調速。材料架機架還安裝有托料裝置、壓料裝置和擋料裝置，托料裝置位于漲縮卷筒的左下方，壓料裝置位于漲縮卷筒的左上方，擋料裝置位于漲縮卷筒的右上方；上料臺車位于漲縮卷筒的下方。
　　
　　整平送料部分包括整平送料機架，及安裝于整平送料機架上的引料導弧裝置、入料導向裝置、整平裝置、送料裝置和出料導向裝置；送料裝置位于整平裝置的右端出料口，出料導向裝置位于送料裝置的右端，出料導向裝置設置有兩排垂直導向筒。整平送料部分還包括送料線高度調節裝置，整平送料機架可上下移動地安裝于主機座，送料線高度調節裝置驅動整平送料機架上下移動調節高度；引料導弧裝置安裝于整平送料機架的左端且與漲縮卷筒的出料位置相對置，引料導弧裝置包括液壓油缸和鉸接于整平送料機架的導弧座，導弧座為帶導弧曲線的座體，液壓油缸連接導弧座并驅動導弧座轉動；入料導向裝置位于引料導弧裝置和整平裝置的左端入料口之間，入料導向裝置設置有兩排垂直導向筒。
　　

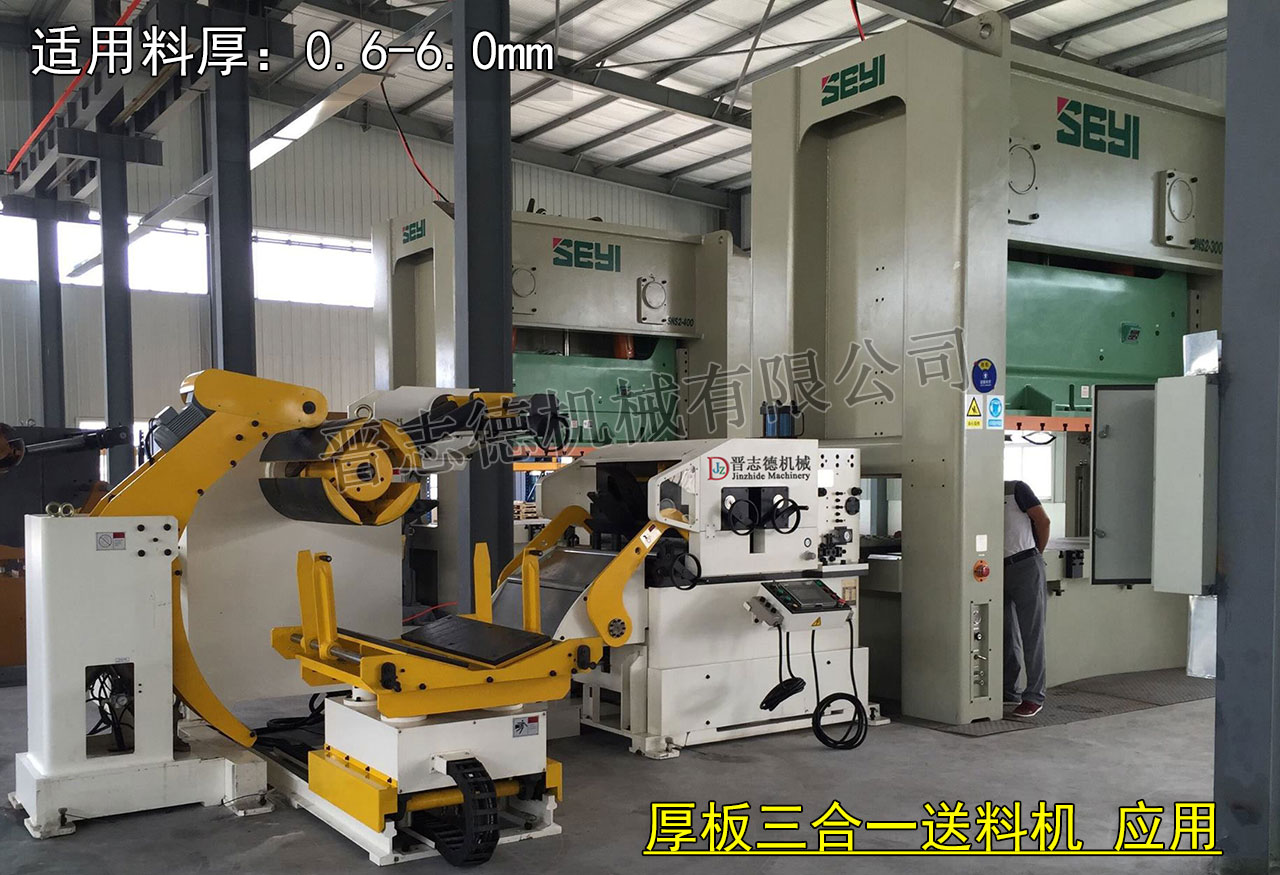

　　電控部分均采用日本相關品牌電氣組件，主體控制電箱采用兩段式，主電箱背于整平機頭后面，正面設置一操作面板，整平機體與材料架機體相聯部分，電路與管路均分為兩截式，方便對接使用，主電箱操作面板使用臺灣威綸7寸觸摸屏控制【晉志德三合一送料機標配】，操作簡單明了。晉志德三合一送料機實際使用時，電控會與沖床電控連接，由沖床凸輪提供送料、放松動作，同時連接沖床急停，當沖床急停時，材料架處于停機狀態，兩機都急停，沖床復歸后才可以正常工作。
