滾輪送料機配精密沖床加工金屬網罩

 近期，晉志德機械接到某電聲樂器客戶詢盤需加工金屬網罩，金屬網罩利用沖床沖眼成型，其原料是0.7×191mm的盤式金屬帶，每盤帶料重達數百公斤，網罩的網眼中心距為2.2±0.01mm，如此之高的網眼精密度對沖床的送料提出了高的要求。

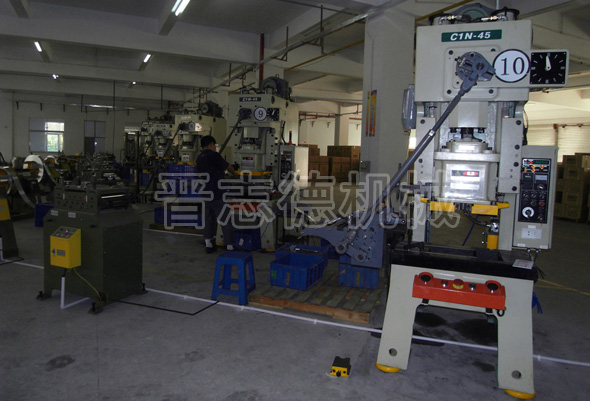

　　針對客戶此項要求，晉志德推薦客戶使用精密滾輪送料機搭配精密沖床來完成對網罩網眼精密沖壓。滾輪送料機只要適當設計單向裝置的牙數和步進牙數，即可準確控制帶料的步進長度，而逆向裝置和單路軸承則可有效防止?jié)L輪反轉，保證帶料步進長度的精度。因此，利用精密滾輪送料機與沖床配套使用加工成型金屬網罩時，可以充分滿足對金屬網罩網眼精密度的要求。
　　　　
　　晉志德精密滾輪送料機主要由偏心盤、拉桿、搖臂、機身、下滾輪、上滾輪、導料裝置、單向裝置和逆向裝置構成，下滾輪為圓柱形，通過輪軸和滾針軸承以及單路軸承水平安裝在機身上并且可繞輪軸單向轉動，輪軸的左端帶有與上滾輪軸端齒輪互相嚙合的下滾輪軸端齒輪和用于傳動副送料機的鏈輪，上滾輪亦為圓柱形，其直徑與下滾輪相等，通過輪軸、軸承和滑套水平安裝在下滾輪上方的機身槽孔中，并可通過滑套的滑動而在機身槽孔中上下移動，其輪軸的左端帶有與下滾輪軸齒輪互相嚙合的上滾輪軸端齒輪并可通過軸端齒輪傳動繞輪軸與下滾輪同步相向轉動。滑套的上方帶有可將滑套連同上滾輪壓向下滾輪的壓料彈簧及其調整螺釘，滑套上還安裝有由偏心套、支撐塊和放松支架組成并用于將滑套連同上滾輪抬高下滾輪的放松機構。滾輪送料機單向裝置通過平鍵安裝固定在下滾輪軸的右端并可通過輪軸帶動下滾輪同步轉動，其左側帶有粗調步進牙數（或步進送料長度）的調整套。滾輪送料機拉桿安裝在單向裝置右側的下滾輪軸上并且可繞輪軸前后擺動，其頂端帶有與單向裝置輪牙互相配合以撥動單向裝置的克崩銷，其下端通過桿端軸和軸承與沖床主軸相連，逆向裝置安裝固定在單路軸承右側的下滾輪軸上，其底側帶有與之互相配合的克崩銷。以防止輪軸因材料自重而發生反轉，其外側帶有與之互相配合的阻尼塊，以使?jié)L輪的運轉保持平穩。
　　實際搭配使用時，當沖床每沖眼一次時，其輸出軸軸端的偏心盤即通過偏心盤心軸和十字接頭使拉桿擺動一角度，當拉桿擺動到調整套的空調處時，滾輪送料機拉桿頂端的克崩鎖即在彈簧的作用下迅速至單向裝置的牙根處并帶動單向裝置轉動一定的角度（即步進牙數）。進而帶動上下滾輪同步相向轉動一定的角度，緊夾在上下滾輪之間的材料即向沖床步進2.2mm，實現高精密高速送料。
