臥式雙盤收放卷取機結構特點

 沖床沖壓端子產品常使用一出二（即一次出兩條端子帶)的形式，而為了節省材料成本，降低模具制作難度，兩條端子帶常常為對稱形式，此時若用傳統的端子收料機收料，則收出的端子料帶卷一邊為正，一邊為反，反面不能直接用于后續的工藝加工，必須另經倒卷機導料后重新收卷，十分不便。為了便于客戶使用，提高生產效率，晉志德機械為客戶設計了一種新型臥式雙盤收放卷取機，它集收料機、倒卷機功能為一體，一條料帶直接進行收取，一條料帶經倒卷后再進行收料，確保了收卷成的端子料卷可直接用于后續的加工，大的提高了生產效率。

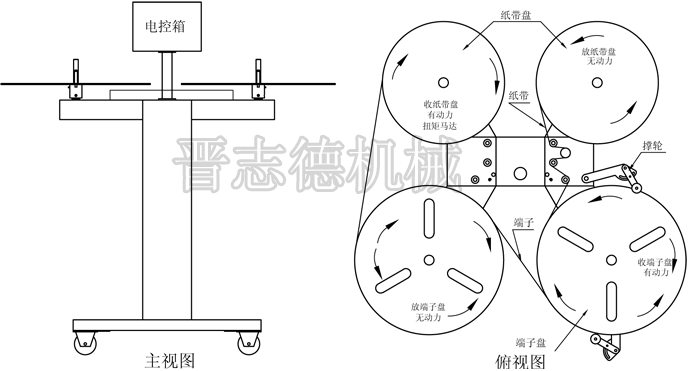

　　臥式雙盤收放卷取機由收料部分、放料部分、電控部分和機架組成。
　　
　　收料盤有動力，起主要引導端子作用，其功能拉動端子帶動放料盤和紙帶盤，變頻調速。放料盤無動力，帶剎車功能，其紙帶回收裝置配置扭力馬達，調整紙帶松緊程度回收紙帶。采用變頻器控制收料速度；紙帶盤采用扭力馬達，而且兩紙帶盤可以切換,一紙帶盤起收紙帶作用，另一紙帶盤扭力馬達反轉，起收緊作用；兩端子盤有動力，并帶有電磁離合器，當一盤收料時，另外一端子盤起張緊作用，但其馬達不運轉；機架采用加固機構，盡量確保垂直水平；端子盤上下調整采用小牙矩螺紋調整，端子盤由馬達驅動電磁離合器運轉；托盤隨端子盤升降之后固定。
　　動作過程：當2#收料盤收料時，其1#放料盤無動力且有剎車，當2#收料完成后，1#盤剎車松開，4#紙帶盤將1#盤剩余的紙帶收取完成后，1#盤再次剎車。當1#放料盤放料時，其4#紙帶盤則收取紙帶，并根據1#盤紙帶的張緊程度自動收取。2#收料盤所需紙帶由3#紙帶盤提供，此外3#紙帶盤的扭力馬達反轉，起控制紙帶松緊的作用。
　　臥式雙盤收放卷取機控制面板:
　　
　　1、放料部分
　　(1)正轉/停止/反轉：旋轉此旋鈕，可以調整扭力馬達方向。
　　(2)寸動：點擊此按鈕，紙帶回收裝置（扭力馬達）可以進行點動功能。
　　(3)扭力調整：此旋鈕可以控制扭力馬達的扭力大小，一般不宜過大，調至7左右即可。
　　2、收料部分
　　(1)正轉/停止/反轉：旋轉此旋鈕，可以控制收料方向。
　　(2)寸動：點擊此按鈕，收料盤可以進行點動功能。
　　(3)速度調整：此旋鈕可以控制收料馬達的速度大小，一般不宜過大，調至刻度3左右即可。
　　(4)啟動：點擊此按鈕，機器進入正常運轉狀態。
　　(5)停止：點擊此按鈕，機器正常停止。
　　(6)急停：按此按鈕，機器急停，正常情況下，勿動此按鈕。
