滾輪送料機使用流程

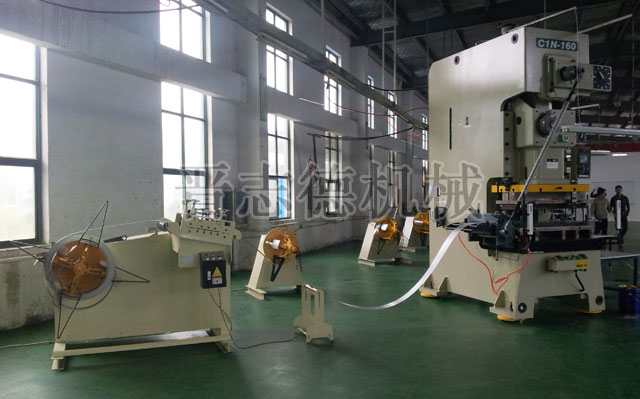

 滾輪送料機安裝好后，實際使用流程如下：
　　1、放料過程：將被加工材料放到晉志德滾輪送料機托料架上，通過上抬放松把手手動將材料引入上、下送料滾輪之間，送入模具里。托料架確保了滾輪送料機送料的平穩，材料不發生偏斜。
　　2、調整過程：a.根據材料的寬度調整導料輪，導料輪是安裝在托料架上的兩個滑塊，它根據材料的寬度進行調整。滑動塊上有兩個頂絲，頂絲擰緊后，滑動塊就固定在軸上，材料在兩個滑塊之間運行。b.根據材料的厚度調整料厚調整盤，料厚調整盤是一個偏心軸，其上手柄，手柄與偏心軸連在一起，手柄的左右擺動，帶動偏心軸轉動，上、下送料滾輪之間的距離也隨著增大或縮小，達到調節作用。c.根據模具的步距調整晉志德滾輪送料機可調拉桿的半徑。可調拉桿由拉桿和偏心盤組成。偏心盤與輸出軸連接，輸出軸轉動帶偏心盤轉動，拉桿的一端安裝在偏心盤上并且可以在其上面左右移動，它距輸出軸軸心的距離小，則拉桿的旋轉半徑小，模具的步距小，反之則大。拉桿的另一端與搖臂連接，帶動送料機上、下送料滾輪將材料送入模具里。
　　
　　3、滾輪送料機工作過程：
　　沖床滑塊向下運動，帶動輸出軸逆時針轉動，可調拉桿向下運動，使搖臂向下運動，帶動齒輪做順時針轉動，由于軸承是單向軸承，所以此時送料滾輪和不旋轉。滑塊在做向下運動時放松支架將培林壓緊，使得送料機放松螺桿帶動放松裝置以放松軸為軸心向上抬起，它的目的是將繃緊的材料放松，因為此時滑塊向下運動正是模具閉合沖料時，模具此時已經將材料壓緊，所以模具導正銷正好插入導正孔中，材料放松裝置就起到作用了。
　　沖床滑塊向上運動，帶動輸出軸順時針轉動，可調拉桿向上運動，使搖臂向上運動，帶動齒輪做逆時針轉動，由于軸承是單向軸承，所以此時它帶動上、下送料滾輪做相對旋轉，將材料送入模具里。滑塊在做向上運動時送料機放松支架脫離培林，使得放松裝置恢復原位，因為此時滑塊向上運動正是模具打開時，此時材料按照設定的步距進行移動。
　　如此，隨著沖床滑塊的往復運動，滾輪送料機自動送料的動作也隨之往復進行。
