微電腦下死點檢知器使用說明

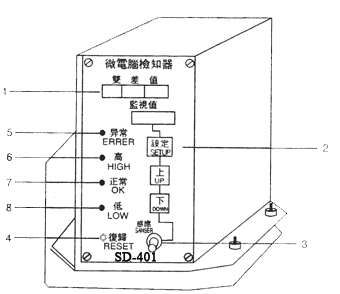

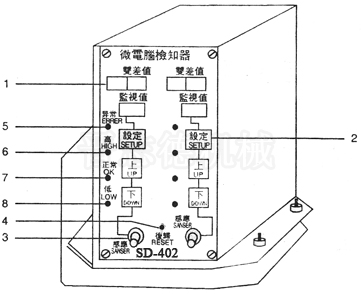

 一、微電腦下死點檢知器各部分名稱：
　　　　
　　1、顯示器：顯示變差值與監視值。　　　　　　　　　　　2、設定（上、下）：可設定變差值之大的許值。
　　3、感測器訊號輸入座：以訊號線連結感測器與微電腦。　　4、復歸鍵：解除停車狀態。
　　5、異常指示燈：異常狀況出現，燈亮。　　　　　　　　　6、過高指示燈：變差值高于監視值（含）范圍內，燈亮。
　　7、正常指示燈：變差值在監視值范圍內，燈亮。　　　　　8、過低指示燈：變差值低于監視值（含）范圍時，燈亮。
　　二、微電腦下死點檢知器操作說明：
　　1、下死點變動情形：
　　微電腦檢測裝置，乃測定沖壓時脫料板與下模間之距離變差加以控制。沖壓時產生下死點變動情形：無負荷時下死點精度......2um；負荷時下死點精度：起動時STAR..6um，連續連轉時..4um。
　　2、感測裝置：
　　為檢測上述變動，需要一些檢測裝置為本器之附件：
　　A、非接觸性高周波近接開關
　　B、感應體
　　3、感測器安裝法：

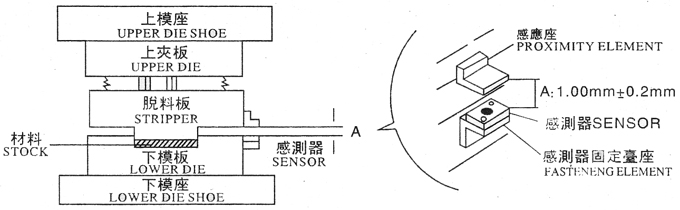

　　感應體請裝在模具脫料板旁。感測器與固定座裝在下模旁，如下圖：
　　
　　　　　　　　　　　　　　　感測器操作距離：0.8mm-1.15mm（脫料板在下死點位置時）
　　4、感測器A間隙設定
　　感測器安裝完成后，設定感測器與感應體“A”間隙，在設定之前，務必將脫料板沖至下死點位置（含材料），“A”間隙為0.8mm至1.2mm，（理想值為0.9mm至1.1mm）
　　5、監視值設定
　　請依據制品精度要求設定，或依正常沖壓變差值設定。
　　例如：正常沖壓變差值大為5um,則監視值設定為“6”um。
　?。ㄌ貏e注意監視值的設定，小1格為1um，大9um）
　　三、微電腦下死點檢知器規格：

適用溫度	0-50℃	感測器數	SD401一個	SD402二個
重　　量	2.4kg	感測器尺寸	30W×8H×20D
輸出信號	繼電器接點（A.B)250V 3A	感測器長度	5cm-10cm
電源電壓	50/60HZ+10%AC85V-240V	連接線長度	3M及5M兩種
		感測設定距離	0.8-1.2mm
外形尺寸	105W×140H×185D	大連轉速度	2000S.PM

四、微電腦下死點檢知器安裝注意事項：
　　1、感測器須安裝在適當位置，以利調整A間隙及拆卸感測器或感應體。
　　2、微電腦檢出器提供一組輸出接點，以連接沖床控制緊急停車。
　　連接時，須視沖床緊急停止方式應用如下：
　　(1)緊急停止為N.O常開式,須以COM1及NO3與其做并聯控制。
　　(2)緊急停止為NC常閉式，須以COM1及NC2與其做串聯控制。
　　3、安裝電源時，必須檢查沖床使用電壓，頻率是否與檢出器相同，（110-220V皆可連接）如有不同，必須做調整。
　　4、連接訊號線時，確保把接頭卡緊，以利正常動作。
　　五、微電腦下死點檢知器操作步驟
　　1、設定監視值
　　2、按“回歸”鍵
　　3、運轉沖床
　　4、當檢知異常令沖床停車時，須先排除異狀況，再回至步驟(2)繼續操作。
　　六、微電腦下死點檢知故障檢查、排除

故障狀態	檢查、排除方法
變差值顯示為：	1、“A”間隙太小或太大（重新設定）。 　2、感測器不良（更換）。 　3、其他（送廠修理）。
顯示慕數字亂跳，非正常頻率	1、訊號線接觸不良（更換）。 　2、感測器不良（更換）。 　3、其他（送廠修理）。
異常時，無法停車	1、緊急停止控制線是否脫落（接妥）。 　2、其他（送廠修理）
沖床停車，正常燈亮時	1、沖床本身緊急停止。 　2、材料沖件重疊導致“A”間隙過2，或感測器呈無效狀態。檢出器以時間異常停止。 在此情況下，異常紅燈閃一下，即跳成正常燈視，銀幕顯示異常前一次之偵測值。
