油壓重型材料架漲緊裝置

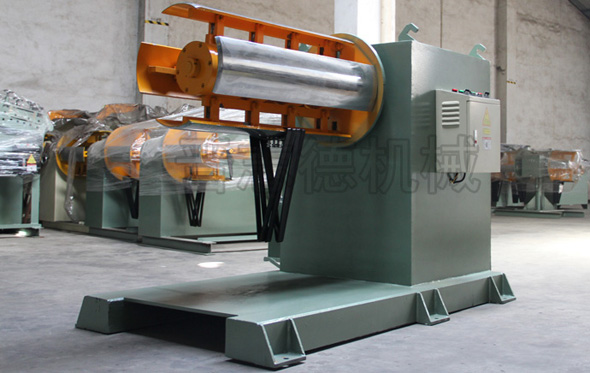

 晉志德油壓重型材料架均采用燕尾式斜滑塊結構，其將油缸與料架主軸用螺栓固定在一起，主軸中心的一個通孔能讓拉桿在主軸內自由移動。油缸活塞桿通過連接套與拉桿連接。拉桿與漲緊滑動座用圓螺母固定。聯接螺桿一頭螺紋擰在活動斜滑塊上。聯接螺桿串過活動斜滑塊后與漲緊滑動座用螺母固定，漲緊滑動座與活動斜滑塊，活動斜滑塊與活動斜滑塊之間的距離分別用套和套隔開，活動斜滑塊和固定斜滑塊都套在主軸上，可以沿著材料架主軸滑動。
　　　　　　
　　油壓重型材料架活動斜滑塊與固定斜滑塊通過燕尾槽相互配合、連接，可以沿著斜面滑動。兩塊固定斜滑塊用螺栓固定在托料瓦板上，圓螺母固定不動。

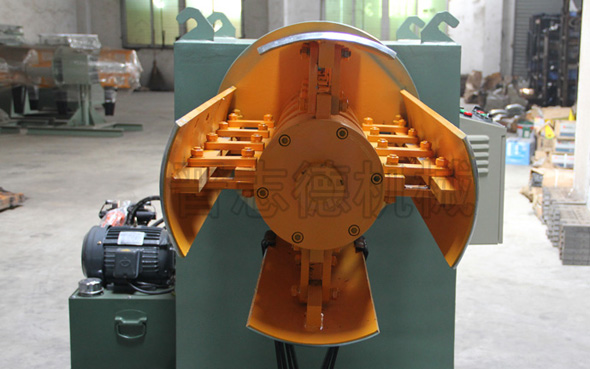

　　因料卷內徑直徑不是固定一個尺寸，油壓重型材料架內徑有ф450-530mm可供調節，當料卷內孔為ф530mm時，A型鐵就要用螺栓固定在材托料瓦板上面。在活動斜滑塊和活動斜滑塊上部有4個面，每個面上都有燕尾槽，每個面上的燕尾都有一塊固定斜滑塊與它配合。活動斜滑塊和活動斜滑塊沿著軸向滑動的同時帶動固定斜滑塊和固定斜滑塊滑塊，使托料瓦板沿著圓盤的長孔做與主軸平行的伸展或收縮移動，此時4個面上的固定斜滑塊也同時做與主軸平行的伸展或收縮移動。
　　當料卷需要裝上重型材料架時，油缸在電磁閥的控制下，油缸活塞桿移動帶動活動斜滑塊在主軸上移動使托料瓦板收縮（托料瓦板外徑變小）。
　　當料卷套裝在重型材料架后，油缸在電磁閥的控制下，油缸活塞桿移動帶動活動滑塊在主軸上移動使托料瓦板伸展（托料瓦板外徑變大）此時托料瓦板在料卷內孔中移動的同時把料卷漲緊，達到把料卷漲緊的目的。
　　　　　　
　　油壓重型材料架采用燕尾式斜滑塊液壓漲縮結構，使用液壓缸推拉棱錐心軸，帶動卷筒的瓦板做徑向移動，達到托料瓦板漲縮的目的，它不僅能快速安裝拆卸料卷，確保料卷的上料和卸料工作順利進行，而且能使安裝固定好的料卷與材料架的轉動部件保持漲緊固定連接，從而有利于材料架的轉動部件帶動料卷同軸轉動。
