小型偏擺NC送料機生產線

 偏擺NC送料機生產線因具有原材料省、加工效率高、自動化程度高、勞動強度低、安全性高等優勢，在圓片、異型材沖壓加工成型上運用得越來越廣，其不僅適用于一些中大型的圓片、異型材的加工生產，更是越來越多的運用到了一些小型圓片、異型材的加工生產之中。
　　　　
　　晉志德小型偏擺NC送料機生產線的搭配與中大型生產線的搭配不同，其由重型材料架、中（薄）板整平、偏擺NC送料機、沖床、輸送帶、切料裝置組成，其大的差別是沖壓加工完的廢料不是用收料機進行收卷的而全部都是使用切料裝置切成廢料條的，其切料裝置位于沖床料帶前進方向的一側，切料裝置由切料臺、按壓頭和氣動伺服裝置組成，切料臺通過彈簧和定位柱安裝在沖床的下臺面上，切料臺的下端面設有切料刀，氣動伺服裝置安裝在沖床的上滑塊上，按壓頭與氣動伺服裝置的伸縮端連接在一起，按壓頭與氣動伺服裝置跟隨沖床上滑塊的沖壓動作上下運動，氣動伺服裝置控制伸縮端伸出時按壓頭隨著沖床上滑塊下行下壓切料臺切斷移動到切料臺下方的料帶。
　　　　

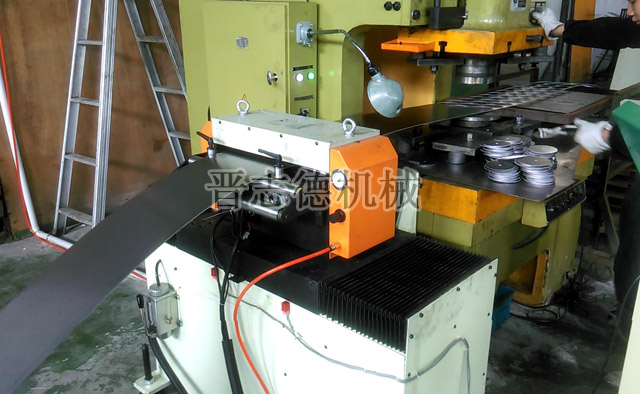

　　晉志德小型偏擺NC送料機生產線實際使用時，由晉志德重型材料架對卷料進行開卷，經中（?。┱綑C(jī)整平后，再由晉志德偏擺NC送料機送入沖床內進行沖壓加工，板材在沖床上每完成一次沖壓后，偏擺NC送料機就帶動板材前進適當距離同時沿前進的垂直方向平移適當距離，使下一次的沖壓孔與上一次沖壓孔之間的間隙小。
　　　　
　　沖壓下的產品會落到傳輸帶上傳送出來。板材在完成沖壓后形成的料帶廢料會隨著偏擺NC送料機的帶動繼續前進到切料裝置的切料臺下方并繼續往前移。氣動伺服裝置控制伸縮端的伸縮，在伸縮端未伸出時，按壓頭隨著沖床上滑塊的上下運動不會下壓切料臺；當伸縮端伸出時，按壓頭隨著沖床上滑塊的下行壓到切料臺的上端面并繼續下壓切料臺，切料臺受力壓縮彈簧并通過設置的切料刀切斷移動到它下方的料帶廢料，隨后切料臺利用彈簧的彈性在按壓頭上行后回復到原來的位置完成復位，后續依上述流程完成整個沖壓自動化加工生產。
