掀開式三合一送料機的安裝與使用

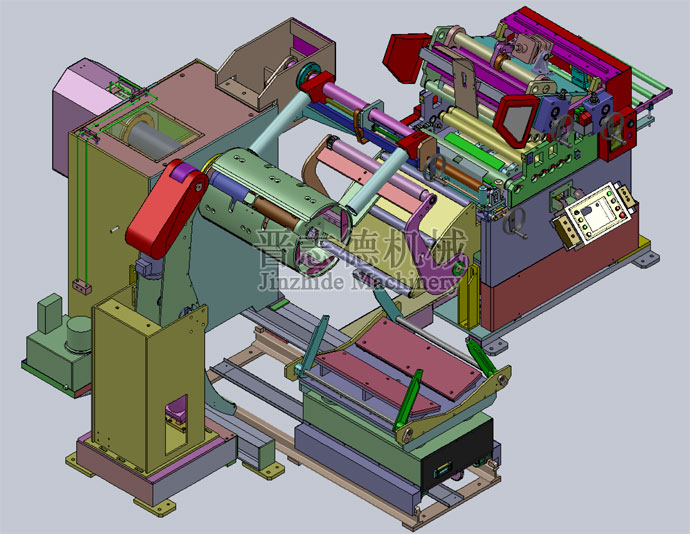

 掀開式三合一送料機是為0.6-6.0mm厚板板材精密開卷整平送料、高張力板材開卷整平送料而研發生產的專用機型，整平送料機機頭采用可掀式上機頭型式，方便整平送料滾筒的徹底清潔，同時簡化了機臺的點檢與保養，是用于表面度要求高的厚板板材、高張力板材沖壓生產佳的自動化設備。掀開式三合一送料機整機操作集中在立控制面板上，整平送料的調節則采用四個蝸輪蝸桿升降器進行輔助調整，參照百分表使得調整更加方便，整平送料精度更高且穩定！
　　
　　為便于客戶更好的認知和使用晉志德掀開式三合一送料機，晉志德機械在此詳解一下此機臺的安裝與操作。

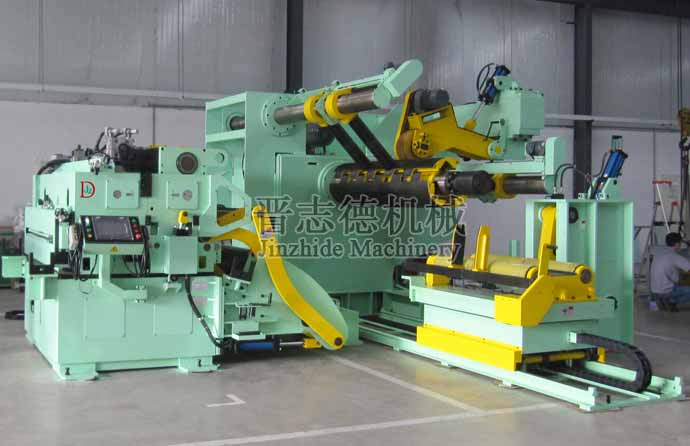

　　一、晉志德掀開式三合一送料機的安裝：
　　掀開式三合一送料機安裝時請注意材料架與整平送料機頭的中心與沖床工作平臺中心是否在同一中心線，當確認機臺中心對正后再將料架與整平送料機頭之間連接螺絲固定好。
　　將氣源接頭對準外部氣源進氣口接好，保持氣源氣壓5-7.5KG。
　　確定好外部電源電壓后，將電源線接好，再次確認機械沒問題，電源沒問題后可通電試運行。
　　
　　二、晉志德掀開式三合一送料機的操作使用：
　　掀開式三合一送料機的整平送料機頭為上滾筒可45度掀開式，打開方式為雙氣缸頂開。操作此功能時請注意以下幾點：
　　1、在入料端頂上兩邊各 2個M16固定螺絲，在需要掀開上滾筒時請將這4個M16螺絲用扳手松開拿走，再操作手動閥將上入料滾筒升起，然后可操作手動閥將機頭上部頂開。
　　2、清潔滾筒時可將電源打開，把旋鈕調至手動檔，按“正轉”“逆轉”檢查和清潔滾筒。注意：掀開式三合一送料機機頭頂開后禁止開自動運行！防止夾手或者其它嚴重后果！清潔完成后撥動手動閥將上機頭閉合復原，將4個M16螺絲固定牢固。
　　3、整平送料測試：確定需整平材料的寬度，厚度是否適合掀開式三合一送料機整平。
　　
　　從卷料料卷上剪一段1米長用于試機，量好使用之材料實際厚度，旋轉整平送料機頭正面上的2個蝸輪蝸桿調節手輪，將百分表調至剛好5.0+料厚之位置：（百分表出廠值是5.00位置，當料厚1mm時，就要調整手輪將百分表調到6.00位置。當料厚為2mm時，就要調整手輪將百分表調到7.00位置。當料厚為3mm時，就要調整手輪將百分表調到8.00位置。即5.00+料厚）然后將截取的料帶弧度朝下（╰）入料試整平，出來后材料弧度還是原來一樣的，將調整手輪同時下壓，再按原來弧度入料再試，直到將材料整平。如果材料出來后弧度與入料時的弧度相反了，證明下壓過多，整平過頭了，需將調整手輪逆時針放松些。
　　4、整平入料：此機臺為厚板整平送料機頭，整平厚材料時入料需要幾步同時操作才能順利入料，
　　a.先材料架必須將壓料臂壓緊料卷，并用托料臂托住料卷的下部，防止材料松散。
　　b.撥動手動閥，將油壓入料導料裝置上滾筒抬高，將整平入料滾筒放松抬高。
　　c.轉動料架將料帶慢慢放出，操作托料臂抬高料帶將料頭放進油壓入料導料裝置上滾筒下面，撥動手動閥放下油壓入料導料裝置上滾筒將料帶料頭夾緊，轉動料架及按整平送料機頭寸進開關將料頭送至整平入料滾筒位置，放下入料上滾筒夾緊材料，料架旋至自動，然后將料帶頭按整平送料機頭寸進開關直到從出料滾筒出來。

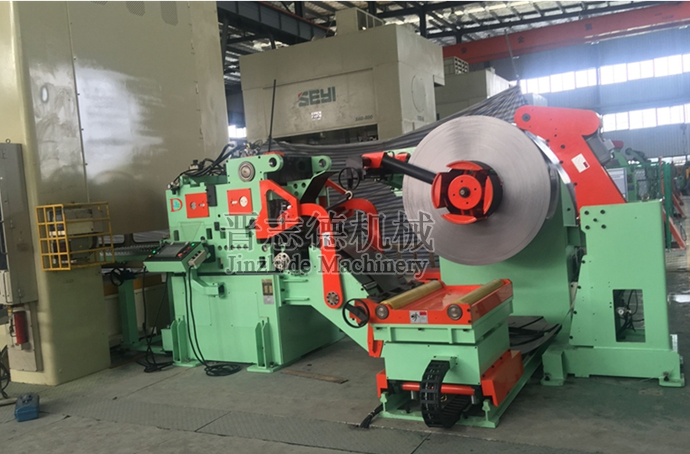

　　5、自動運行：在掀開式三合一送料機入好料將料帶送至沖床模具后，將前后擋料輪靠近料帶邊鎖緊，留2mm間隙為宜。隨后將三合一送料機操作面板上的開關旋至自動位置，光電開關照射料帶遠近，自動控制材料架的開停，自動配合沖床模具實現自動化生產，在連續沖壓或剪板下料時，將速度調至跟得上就好，盡量不要過慢或過快！
