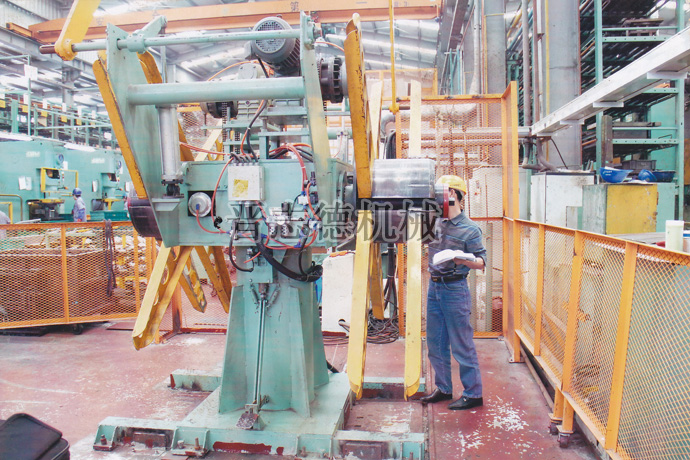

大型油壓雙頭材料架

 油壓雙頭材料架是晉志德機械專為大型高速沖壓自動化生產線專門設計生產的專用型材料架，其機架、回轉軸與回轉箱、旋轉接頭、油缸、漲縮卷料筒都是量身定制而成，開卷漲縮滾筒單邊可承載2T以上（根據客戶需求大可定制到15T），開卷快速穩定，相比市場上的油壓雙頭材料架，晉志德油壓雙頭材料架具有顯的五大結構優勢：
　　1、晉志德油壓雙頭材料架采用新型機架、回轉軸與回轉箱結構型式，其優點是材料架機架的重心低，回轉體動平衡性能好，因而雙頭材料架允許的開卷速度高、張力大、工作平穩。
　　
　　2、油壓雙頭材料架的雙卷筒對稱布置，上卸卷方便、時間短，工作效率高，而且卷筒懸臂短，各承受一半的卷重及張力，因此不需要雙頭材料架卷筒設計活動支承，還可防止因鋼卷自重而引起卷筒變形過大。
　　3、晉志德油壓雙頭材料架漲縮卷料筒采用正錐（指拉桿前進時，滑塊推動扇形板升起)、滑塊式的卷筒結構。卷筒結構簡單，裝配方便，卷筒軸、扇形板、滑塊、拉桿等關鍵零件加工制造難度大大降低，并且可采用計算機動態模擬設計和有限元分析，晉志德機械采用了空間的四節點實體單元，對模型進行了剖分。整個有限元模型共劃分了17萬多個單元，3萬多個節點，使結構更合理，尺寸精度大幅度提高。
　　4、晉志德油壓雙頭材料架對高速旋轉接頭采用新結構，設計采用油膜間隙密封結構的同時，又在接頭兩端增加了兩個深溝球軸承，由于軸承油隙小于分配軸與分配筒之間的間隙，確保了分配軸與分配筒之間無論何時都存在間隙，防止研燒，解決了這一困擾沖壓客戶多年的技術難題，使高速旋轉接頭的結構更趨合理。
　　
　　晉志德油壓雙頭材料架高速旋轉接頭采用新材料：分配軸的材質采用合金鋼20CrMnTi，而分配筒的材質則采用了球墨鑄鐵QT50-5，不僅使分配軸與分配筒之間的硬度差進一步拉大，而且球墨鑄鐵里含有的石墨微粒還能起到潤滑作用，使分配軸與分配筒相對運動時更加靈活、更加穩定、轉速更高，促使晉志德油壓雙頭材料架整體運行更加平穩、可靠。
