夾式送料機送料時程

 夾式送料機主要搭配高速?zèng)_床用于高速送料，使用前務必確定好合適的上下料時間，其中送料時間的調整需參照送料時程圖來設定。

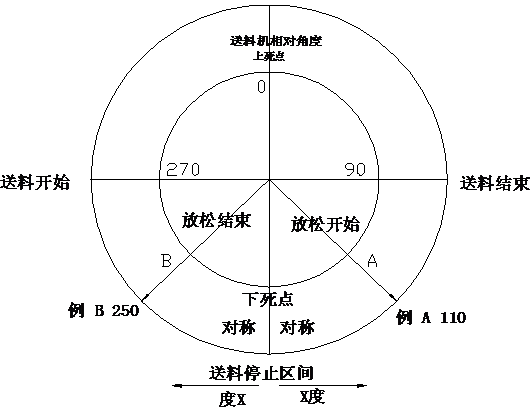

　　夾式送料機標準送料時程表：
　　
　　以上角度針對一般模具設計，所對的送料時程圖。
　　1、上圖顯示一個例子，送料區間（180度）被分配在上死點和下死點之間（270度到90度間）。
　　2、放松起始點可以自由調整從送料終點C點（90度）后到下死點之間（180度）。
　　3、放松的標準動作角度為可調整的，以下死點為對稱角度。
　　4、送料區間的計時有可能往前可往后移動，如需要高速送料區間，可使驅動計時皮帶及滑輪位置相對移動。
　　5、例，放松起始點A110，放松終止點250度（180-110=70；180+70=250）

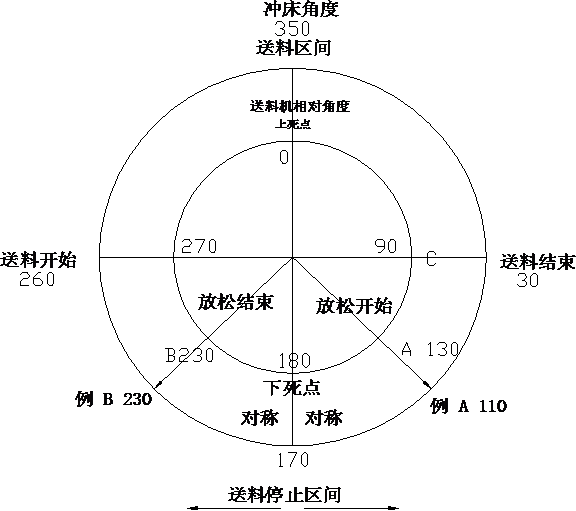

　　夾式送料機特殊送料時程表：
　　

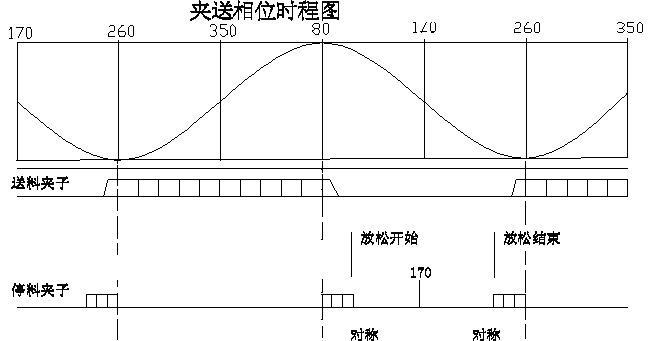

　　以上角度是針對特殊模具設計，需要所作的調整。當使用一般送料時程圖有以下問題發生時，則須使用特殊送料時程圖以作為調整：當模具道引銷脫離材料時，送料機仍處于放松狀況（放松區間），未夾緊材料，易造成材料移動面產生送料不準的問題。
　　1、上圖顯示一個例子，送料區間（180度）被分配在上死點和下死點之間（260度到80度間）。
　　2、放松起始點可以自由調整從送料終點C點（90度）后到下死點之間（180度）。
　　3、此例中，相對移動10度。（360-350=10）
　　4、放松的標準動作角度為可調整的，以170度為對稱角度。（180-10=170）
　　5、送料區間的計時有可能往前可往后移動，如需要高速送料區間，可使驅動計皮帶及滑輪位置相對移動。
　
　　6、例，放松起始點A110，放松終止點230度（170-110=60；170+60=230）
